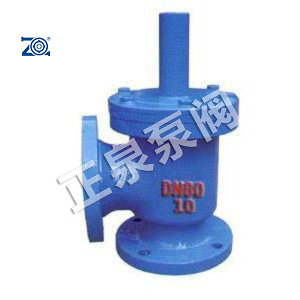

水上式底閥添加時間：2020-06-26
一、產品概述
SSDF水上式底閥是老式底閥的更新?lián)Q代的產品，其一般安裝在進水管露在外面立管的轉彎入，可以作為止回閥使用，并且可以代替90度彎頭，故采用角式結構設計。其應用在項目當中有著：摩擦力小、安裝方便、結構簡單及維修方便、密封性能好、使用壽命長、能夠達到100%不會泄漏，能夠有效的節省成本。水上式底閥廣泛的應用在石油、化工、紡織、印染、冶金、鋼廠并且還作用水泵的配套應用，在水力管道當中泵前可以代替普通的底閥，在泵后能夠起到止回閥作用。
二、工作原理
此閥門主要由：閥體、閥瓣、活塞桿、閥蓋、密封面、定位柱等等零部件件組成。啟動水泵前先向吸水管中充滿液體，使水泵有足夠的吸力，將液體吸入閥門，打開活塞閥瓣，從而進行供水作業，當停泵后，閥瓣在液壓力和本身重力的作用下關閉，而阻止液體回到泵前。
三、產品特點
1、本閥是替代水下式底閥、安裝于水面以上水平管與進水管的90°轉彎處，亦可代替彎頭，其密封性能獨特，達到滴水不漏，并設有阻尼裝置，對水錘危害有一定的減緩作用。
2、節能效果顯著，在正常工作使用時（按千噸/米耗電量）可節能5-7%左右，使用一至兩年，所節省電費可收回您為購買此閥的投資費用，其節能效果是一般底閥所不能達到的。
3、使用壽命長、維修方便，該底閥使用壽命在五年以上，大大地降低了生產成本，且在使用期內一般沒有什么故障，即使有故障，處理也極為方便、迅速。充分顯示了它的優越性。
4、自吸性能可靠，眾所周知，老式底閥的密封性能很差，經常會出現停泵后不能出水的問題，而水上式 底閥具有獨特的密封效果，可以達到滴水不漏，確保下一次起泵的順利進行，因此在設計過程中，不必考慮因起泵不出水而選用投資很大的水下泵房給水工程方案。
5、本產品連接法蘭全部符合GB規定，通用性能好。
四、主要連接尺寸
|
公稱通徑DN（mm） |
D |
D1 |
A |
B |
||
|
0.6MPa |
1.0MPa |
1.0MPa |
1.6MPa |
|||
|
50 |
140 |
160 |
110 |
125 |
100 |
100 |
|
65 |
160 |
180 |
130 |
145 |
110 |
110 |
|
80 |
185 |
195 |
150 |
160 |
120 |
120 |
|
100 |
205 |
215 |
170 |
180 |
130 |
130 |
|
150 |
260 |
280 |
225 |
240 |
150 |
150 |
|
200 |
315 |
335 |
280 |
295 |
190 |
190 |
|
250 |
370 |
390 |
335 |
350 |
240 |
240 |
|
300 |
435 |
440 |
395 |
400 |
290 |
290 |
|
350 |
485 |
500 |
445 |
460 |
340 |
340 |
|
400 |
535 |
565 |
495 |
515 |
390 |
390 |
|
450 |
590 |
615 |
550 |
565 |
440 |
440 |
|
500 |
640 |
670 |
600 |
620 |
490 |
490 |
|
600 |
755 |
780 |
705 |
725 |
590 |
590 |
